模擬CMOS集成電路設計是微電子領域的核心課程，其習題往往涉及復雜的概念推導和電路分析。面對難題時，系統的解決思路和扎實的基礎知識是關鍵。以下將從常見習題類型、解題策略及學習建議三個方面提供指引。

一、常見習題類型與難點解析

1. 單級放大器分析：包括共源、共柵、共漏等結構的增益、帶寬、噪聲等計算。難點常在于小信號模型的建立和寄生電容的影響分析。例如，計算共源級放大器的輸出阻抗時，需同時考慮溝道長度調制效應和負載效應。

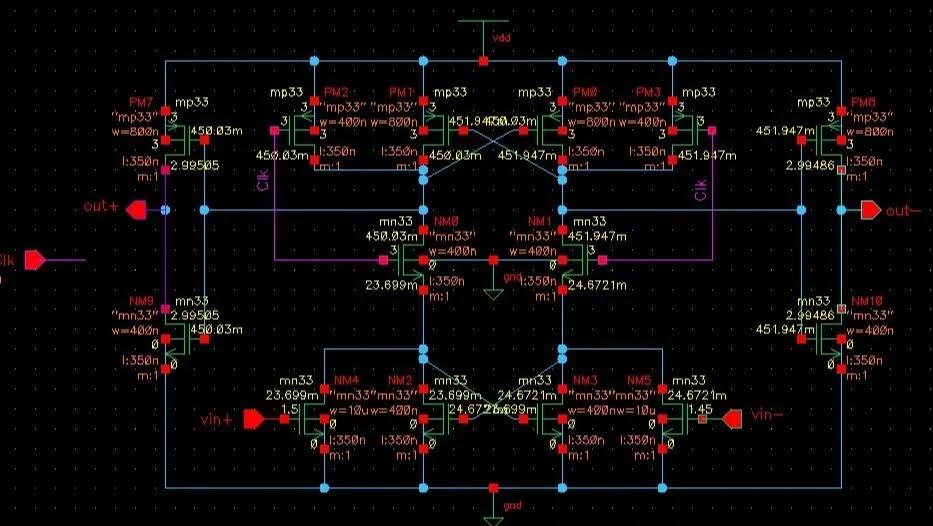

2. 差分對與運算放大器設計：涉及失調電壓、共模抑制比、頻率補償等參數設計。習題可能要求根據增益、功耗等指標確定晶體管尺寸，需熟練運用跨導、電流公式進行折衷計算。
3. 穩定性與頻率響應：如米勒效應、極點分離技術的應用題。需掌握波特圖繪制和相位裕度計算方法，避免陷入純數學推導而忽略物理意義。
4. 參考源與偏置電路：帶隙基準源等習題常考察溫度系數推導。關鍵在于理解雙極晶體管與MOS器件的電壓特性互補原理。

二、解題核心策略

1. 分步拆解：將復雜電路分解為熟悉模塊，先定性分析再定量計算。例如，對多級運放可逐級分析輸入輸出特性，再整合全局反饋。
2. 模型匹配：根據習題要求選擇合適模型（如低頻小信號模型、高頻π模型）。注意區分直流工作點計算與交流小信號分析的邊界條件。
3. 量綱驗證：計算中隨時檢查單位是否合理，如跨導單位應為西門子，避免因公式套用錯誤導致結果數量級偏差。
4. 仿真輔助：對設計類習題，可先用近似公式計算初值，再通過仿真軟件（如Cadence）驗證調整。注意習題常強調手工計算能力，仿真應作為補充手段。

三、高效學習建議

1. 建立知識網絡：將器件物理、模型方程、電路拓撲串聯成體系。例如，記憶MOSFET電流公式時同步理解其幾何尺寸與工藝參數的影響。
2. 經典教材深讀：精讀Razavi、Allen等權威教材中的例題，注意作者對設計折衷的論述。習題往往改編自經典電路案例。
3. 實踐導向學習：通過課程項目（如LDO、ADC設計）反推理論知識需求，使習題訓練與實際設計產生聯動。
4. 討論與反思：組建學習小組討論難題，特別關注錯誤解法的根源分析。常見誤區包括：忽略體效應、混淆直流與交流通路、誤用理想電流源假設等。

典型例題示范

題目：設計共源放大器，要求增益>20dB，帶寬>100MHz，功耗<2mW（電源電壓3.3V）。
思路：
1. 根據功耗約束確定靜態電流范圍：\(ID ≤ P{max}/V{DD} ≈ 0.6mA\)
2. 由增益公式\(Av = gm RD\)及帶寬公式\(f{-3dB} ≈ 1/(2π RD CL)\)聯立求解\(RD\)與\(gm\)
3. 通過\(gm = \sqrt{2μn C{ox} (W/L) I_D}\)確定器件尺寸
4. 驗證是否滿足所有約束，必要時引入 cascode 結構提高增益

面對模擬CMOS習題，需保持耐心與嚴謹——正如電路設計本身，每一個參數的背后都是多重約束下的精巧平衡。建議建立錯題本記錄推導過程中的關鍵洞察，這些經驗未來將成為應對實際芯片設計挑戰的寶貴資產。
